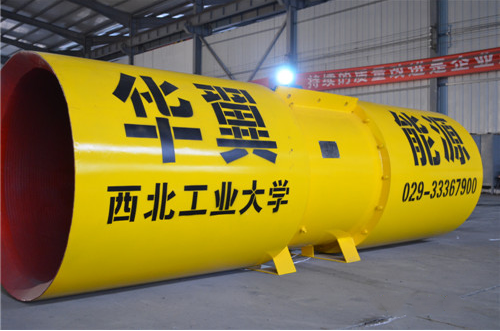

射流風機主要用于公路，鐵路隧道縱向通風系統中，通常將風機懸掛在隧道頂部或安裝在隧道側壁上。風機工作時，隧道中一部分空氣被吸入風機，經葉輪做功由風機出口高速噴出。根據動量傳遞原理和空氣動力學中射流的擾動特性，高速射流的動能將逐漸傳遞給隧道中靜止空氣，帶動一起向前形成較大的推動力，將隧道內的空氣推向出口，同時從進口吸入新鮮空氣。當空氣流速衰減到一定值后，下組風機繼續工作，這樣就實現了隧道通風換氣的目的。
本產品為西北工業大學利用航空技術的較新成果開發出的具有先進翼型的新一代射流風機，它具有以下特點：
1、效率高，具有大的推力功率比。
2、葉輪平衡更精準，運轉更平穩。
3、采用特殊設計的消聲器，風機噪聲低。
4、葉輪采用動力可調結構，性能范圍寬，有更大選擇余地。
5、特殊設計的電動機能承受雙向推力，軸承采用密封油脂潤滑，無需加油可運轉二萬小時以上。
6、風機通過改變電動機轉向即可實現反向通風，反風量可達75％以上，根據用戶需要可安裝對稱可逆葉片，達到正反風量相同。
7、能在-25℃--+45℃環境下長期工作。當發生火災時，可在250℃高溫下運行一小時。
8、可配雙速電機，在自然風較強時，可低速運行，以降低運行費用。
9、為適應隧道的特殊環境，風機全部零件均經防腐處理。
10、安裝，維修方便。
風機典型結構
進出氣口采用喇叭口型，以改善風機進，出氣流暢，提高風機運行效率，消聲器由孔板內外筒和防水吸聲材料組成，合理的孔徑和開孔率以及高吸聲系數的吸聲材料，保證降噪效果；前后整流罩按空氣動力學理論設計，以減少流動損失；風機段兩端與消聲器相連，上部有兩快吊掛，用以懸掛在隧道頂部。機翼型葉片和輪轂用鋁合金鑄造而成，與電機軸直聯，并用螺栓將葉輪固定。安裝角可在一定范圍內調節，接線盒位于風筒之外。
|
機號No. |
轉速r/min |
葉片角度 |
流量m3/s |
出口風速m/s |
軸向推力N |
配用功率KW |
噪音DB/(A) |
|
6.3 |
2900 |
A1 |
15 |
41.5 |
610 |
18.5 |
74 |
|
A2 |
13 |
40 |
520 |
15 |
72 |
||
|
A3 |
11 |
36 |
410 |
11 |
71 |
||
|
A4 |
10 |
31 |
315 |
7.5 |
71 |
||
|
A5 |
9 |
28.5 |
255 |
5.5 |
70 |
||
|
7.1 |
2900 |
A1 |
18 |
41.5 |
670 |
22 |
74 |
|
A2 |
16.5 |
40.5 |
640 |
18.5 |
73 |
||
|
A3 |
14.5 |
36.5 |
530 |
15 |
72 |
||
|
A4 |
13.5 |
32.5 |
420 |
11 |
72 |
||
|
A5 |
11.5 |
28.5 |
325 |
7.5 |
71 |
||
|
8.0 |
1450 |
A1 |
16.5 |
32 |
525 |
15 |
60 |
|
A2 |
15.5 |
30 |
455 |
11 |
59 |
||
|
A3 |
14 |
27 |
360 |
7.5 |
58 |
||
|
A4 |
12.5 |
25 |
285 |
5.5 |
56 |
||
|
A5 |
10 |
20 |
210 |
4 |
54 |
||
|
9.0 |
1450 |
A1 |
23.5 |
36.5 |
850 |
22 |
66 |
|
A2 |
22 |
33.5 |
720 |
18.5 |
65 |
||
|
A3 |
20 |
31 |
590 |
15 |
64 |
||
|
A4 |
16.5 |
25.5 |
400 |
11 |
62 |
||
|
A5 |
14 |
21 |
350 |
7.5 |
61 |
||
|
10.0 |
1450 |
A1 |
30 |
38 |
1100 |
30 |
70 |
|
A2 |
25 |
32 |
880 |
22 |
68 |
||
|
A3 |
24 |
30.5 |
750 |
18.5 |
67 |
||
|
A4 |
23 |
29 |
655 |
15 |
65 |
||
|
A5 |
21 |
26.5 |
640 |
11 |
64 |
|
11.2 |
1450 |
A1 |
38 |
40 |
1700 |
55 |
74 |
|
A2 |
36 |
38.5 |
1380 |
45 |
72 |
||
|
A3 |
35 |
36.5 |
1220 |
37 |
71 |
||
|
A4 |
33 |
33.5 |
1080 |
30 |
70 |
||
|
A5 |
29 |
30.5 |
800 |
22 |
69 |
||
|
A6 |
26.5 |
26.5 |
630 |
18.5 |
68 |
||
|
12.5 |
1450 |
A1 |
49 |
40 |
2280 |
75 |
74 |
|
A2 |
46 |
37.5 |
1980 |
55 |
72 |
||
|
A3 |
43 |
35 |
1440 |
45 |
72 |
||
|
A4 |
40 |
33 |
1250 |
37 |
71 |
||
|
A5 |
34 |
27 |
860 |
22 |
70 |
||
|
A6 |
32 |
26 |
740 |
18.5 |
70 |
